彈簧管式通用壓力表出現指針不移動或很少移動的原因
本文關鍵詞:彈簧管式通用壓力表來源:長虹彈簧廠家時間:2020-03-11 08:58:33

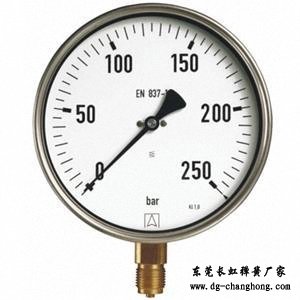

彈簧管式通用壓力表是指采用單圈“C”型彈簧管結構的儀表,用于測量不腐蝕儀表部件的液體、氣體和蒸汽的壓力。因此,彈簧壓力表的正確指示直接關系到企業的生產安全和產品質量。近十年來,作者一直從事計量檢定工作。為了給企業解決問題,節約成本,在企業提交的壓力表維修工作中,筆者總結了以下幾點:在驗證前,首先要檢查被測壓力表的指針軸應位于表盤孔的中心。表殼指針位置不變時,到校準器安裝檢查臺。其次,當工作介質為液體時,應檢查標準表指針軸與被測兩表指針軸的高度相等,以避免不同液位引起的指示誤差。這兩點在核實前必須注意。在壓力表的維修中,運動是主要的工作對象,是壓力表故障和誤差的根源。只有了解其工作原理,才能順利解決故障。該機構由中心齒輪、扇形齒輪、游絲、指示器調整螺釘和連桿組成。這種運動可以將彈簧管自由端的線性位移變為角位移,使彈簧管的小位移放大,使指針獲得與測量壓力成正比的大角度,以確保壓力表具有足夠的讀數精度,并獲得最終的指示值。在驗證過程中,可以根據指示變化規律準確判斷故障,如果指針在中刻度前后的速度不同,說明是非線性誤差,因為連桿的運動角度大小與指針在刻度上的偏角大小成正比,連桿和扇形齒之間的角度應該改變。如果上半部分指針移動快,下半部分指針移動慢,連桿與扇形齒的夾角應減小,否則應調整連桿與扇形齒的夾角。彈簧制造廠改變連桿與扇形齒夾角的方法可分為旋轉運動和移動自由端指針。如果前后速度范圍較大,則主要是旋轉運動。如果前后范圍小或超過上限允許誤差,則自由端位置將改變。當顯示值基本調整到全速或全速時,顯示誤差變為線性誤差,通過移動顯示調整螺釘進行調整。前后采用兩種交替調整方法,效果更佳。
一、出現指針不移動或很少移動的原因
(1)校準器閥未打開。
(2)校準器螺桿頂部橡膠杯損壞或彈簧管斷裂,造成大量漏油。
(3)校驗接頭密封墊圈中心孔堵塞,工作介質不能進入壓力表。
(4)校準器油杯內介質太臟,堵塞彈簧管或傳動通道。
(5)指針松動,指針的一端接觸到刻度盤。
(6) 這是一種跳針現象。扇形齒輪的齒可能生銹、磨損和臟污。或者指針軸傾斜并彎曲以與刻度盤的一側摩擦。
(7) 是指針回撥。拉伸彈簧校準器或油杯針閥漏油,密封性能差,或彈簧管有裂紋。這些故障很常見,也很容易解決。
(8) 它是指針不歸零,返回誤差和攻絲位移超出公差。發條不夠緊或不夠大,或指針松動。彈簧的調整必須適度,否則強度過大會使彈簧變形。
