彈簧做發(fā)黑處理時應(yīng)該注意事項(xiàng)與流程
彈簧為什么要做發(fā)黑處理?相信大家都知道,彈簧需要做表面處理的,發(fā)黑處理也是表面處理的一種,其實(shí)就是把加工完畢的彈簧放入含有濃堿溶液中加表面處理使得彈簧表面獲得一層微薄的氧化膜,這層氧化膜具有抗腐蝕的作用,彈簧除了可以做表面發(fā)黑處理之外還可以做鍍鋅、鍍鎳、鍍鉻、電泳、磷化等等的表面處理工藝,下面
東莞彈簧廠長虹彈簧小編將帶大家去了解一下
彈簧發(fā)黑表面處理的流程與注意事項(xiàng)!

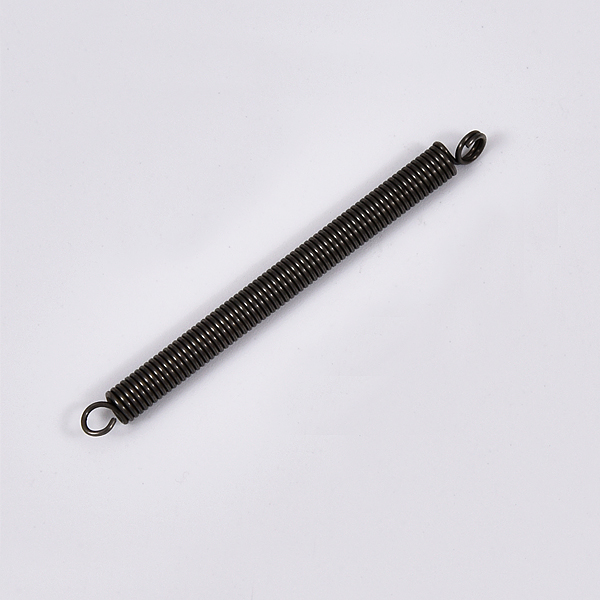

一、發(fā)黑工藝操作流程
(1)每天上班后開動電源將槽液加熱至沸點(diǎn),扒去槽中的氧化鐵(沉淀物);
(2)扒去沉淀物后加入0.5kg左右的黃血鹽(亞鐵氰化鉀);
(3)按發(fā)黑工藝技術(shù)要求加入一定量亞硝酸鈉(符合5~8:1);
(4)用溫度計(jì)測量發(fā)黑槽液濕度,確保槽液溫度140~144℃,若溫度過高要加水,并控制好加熱電源;
(5)發(fā)黑前,彈簧必須經(jīng)充分的酸洗和清洗,拉力彈簧必須垂直裝框,便于清洗;
(6)發(fā)黑時必須嚴(yán)格執(zhí)行工藝技術(shù)要求,液面的油渣要及時撈掉,槽液要及時補(bǔ)充;
(7)發(fā)黑后彈簧須經(jīng)高壓水度分噴洗,經(jīng)沸水清洗,皂化溫度控制在50~60℃;
(8)彈簧經(jīng)瀝掉過量油后裝框、入庫。倒去彈簧的鐵框須經(jīng)高壓水噴洗后再重復(fù)使用。
(9)下班時,在氧化槽中加入一定量氫氧化鈉(符合5~8:1),關(guān)掉電源。清理、打掃工作場地,保持場地的整潔;

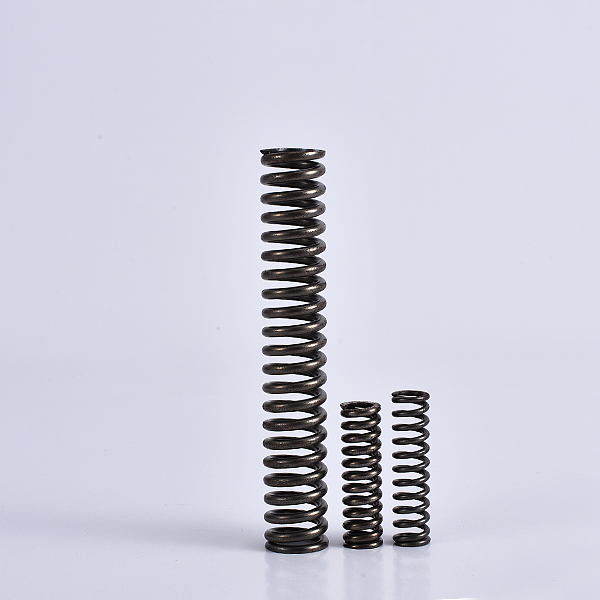

二、彈簧進(jìn)行發(fā)黑處理需要注意的事項(xiàng)
(1)氧化工件如發(fā)現(xiàn)有黃色掛霜現(xiàn)象,說明槽液溫度過高,水份太少。
(2)氧化工件不黑,呈灰色,是槽液溫度過低或缺亞硝酸鈉。
(3)氧化槽的沸點(diǎn)在140℃以下則要加氫氧化鈉。
(4)皂化槽要經(jīng)常補(bǔ)充皂片或三乙油酸皂以保持一定的濃度。
(5)含硅鋼材的氧化膜允許呈棕色或棕黑色;
(6)工件發(fā)黑質(zhì)量自檢時,應(yīng)在彈簧上油工序前進(jìn)行,2%硫酸銅溶液浸泡法30秒后不析出銅為合格。
三、如何判斷發(fā)黑氧化處理是否合格?
(1)在工件上點(diǎn)滴上硫酸銅或2%硫酸銅浸蝕試驗(yàn),將工件完全浸設(shè)入此硫酸銅溶液,在30秒鐘后肉眼觀察氧化膜不變色為合格。點(diǎn)滴試驗(yàn)和浸蝕試驗(yàn)都在工件未上油前進(jìn)行,成品抽驗(yàn)時應(yīng)先用酒清清除油污。發(fā)黑氧化后的工件在正常保管下一年內(nèi)不生銹。
TAG調(diào)用:
轉(zhuǎn)載請注明出處:東莞長虹定制彈簧廠家(www.0873life.cn),東莞長虹彈簧廠家為您提供一對一的咨詢服務(wù),如有疑問請聯(lián)系:13790173761 鄒小姐
